工業過濾器

發布日期：2021-07-22 17:15 作者：力能電力點擊：

工業過濾器|工業濾水器|反沖洗式濾水器

一、工業過濾器用途：

工業過濾器即為反沖洗式工業濾水器，工業過濾器是一種過濾水的裝置，安裝在水電站、化工、印染、造紙、水泥廠電廠等各種行業的用水管道上，因?yàn)榻⒑印⒑⒑Ｖ械乃|(zhì)不同，存在各種雜質，如魚蝦、田螺、浮草、生活垃圾、工業廢棄物等，都會影響我們的工業系統，因此需要工業濾水器將水中雜質過濾干凈再進行使用，以保護我們的工業系統，提高工作效率。工業過濾器主要適用于Dg500mm以下的管道，從而可代替二次濾網，節約開支。

二、工業過濾器優點：

1、工業過濾器結構緊湊，占有空間位置小，安裝布置靈活方便，有標準結構供用戶選用，也可按用戶的現場布置條件進行專門設計。

2、排污效果好：該產品設計采用固定分格網芯、分區局部強化反沖洗和步進旋轉排污斗的新型結構。
3、運行水阻小，過濾的流量大精度高。
4、外型尺寸小，便于現場的布置和安裝。
5、網板材質及結構最大限度提高水流的過流面積，有效減少濾網水阻，保證運行可靠不發生卡、堵、塞現象,大大延長了濾網。
6、濾網采用3-6mm不銹鋼板整體沖壓成形，網芯應能承受150 kPa的差壓，而不變形、不損壞。具有工作壽命長、耐腐蝕、不生銹、表面光潔、不結垢的特性。
7、通過差壓控制器，定時自動啟動減速機可進行正反轉沖洗，具有清污效果強、排污耗水量少。
8、工業過濾器進、出水口結構為上下分體式，不僅避免水壓直接沖擊濾網,也改變了傳統濾網過濾時因雜物遠離排污口,排污時需對幾個過濾室逐一清洗,往往會造成卡堵現象。

三、反沖洗式工業濾水器濾水器結構：
根據其控制方式可分為手動式工業過濾器和電動式工業過濾器。正如其名，手動濾水器是通過手柄人工控制過濾，而電動濾水器是通過PLC電動裝置進行控制過濾。
手動式工業濾水器由殼體、濾網、旋轉軸、進出水口、排污口、手柄等部分組成。

電動式工業濾水器由殼體、濾網、旋轉軸、進出水口、排污口、電動排污閥、差壓開關、控制箱等部分組成。
一般水質為淡水型的，濾網和內部主要部件為不銹鋼材質。海水等強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。
工業過濾器具有以下功能：

1、定時清污：用戶可按運行情況，在0-72（默認6小時）小時內任意設置定時清污時間，當達到設定時，電動裝置啟動，排污閥開啟，濾水器便清污、排污。
2、差壓清污：用戶可按自己的要求，整定差壓清污的差壓值，當濾水器進、出水口的差壓值高出設定值時，濾水器實現清污、排污工況。
3、現場手動清污;控制箱上有手動清污按鈕，按下時濾水器便實現手動清污、排污工況。
4、自檢：控制箱上有差壓過高報警，電機故障報警、排污閥故障報警功能

四、 工業過濾器工作原理：
工業過濾器接入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差。這時可轉動網芯進行輪次自動反沖洗，使水流垂直沖刷濾網內的污物，排污迅速?gòu)氐祝灰蚓W(wǎng)芯結構獨特，避免了相鄰正向水流的干擾，雜質將會全部從排污口自行排出。如此循環往復。
工業過濾器可替代二次濾網的小型濾水器，可任意選定精度，且體積小，造價低，一般情況下，不須增加動力源，只需采用手動，手柄按產品上所標的定點位置依次轉動，過濾器內部的幾個過濾室可逐一清洗，從而達到自動反沖過濾水中雜質的目的。電控系統操作模式分為自動控制模式、手動控制模式和電動控制模式三種。
如用戶選型為自動過濾器，可選用壓差排污和定時排污。
1、壓差排污:當雜質聚積到一定數量時，利用冷卻水進出水管之間差壓信號來反沖洗排污，壓差變送器信號接通控制信號，控制機構打開電動排污閥，電動減速機將以每分鐘3-6轉的轉速運轉,水流對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污管路和排污閥門排入冷卻水出水管中。
2、用戶如需要可設置排污時間性,在0-9999小時內設定清洗排污時間,讓電動減速機進行反轉使排污閥打開，依次進行反轉反沖洗排污。
3、根據需要和可能客戶可手動開啟排污按鈕,進行調控檢驗使用系統操作模式。

五、工業過濾器用戶訂購須知：

訂購工業過濾器請?zhí)峁┮韵聟?shù)：1.過濾介質2.進出水管接口管徑3.過濾網孔直徑4.流量____t/h5.壓力、溫度6.安裝要求及制動方式，確定過濾器安裝位置和安裝型式(如:高進低出式,斜插式,側進中出式等)。

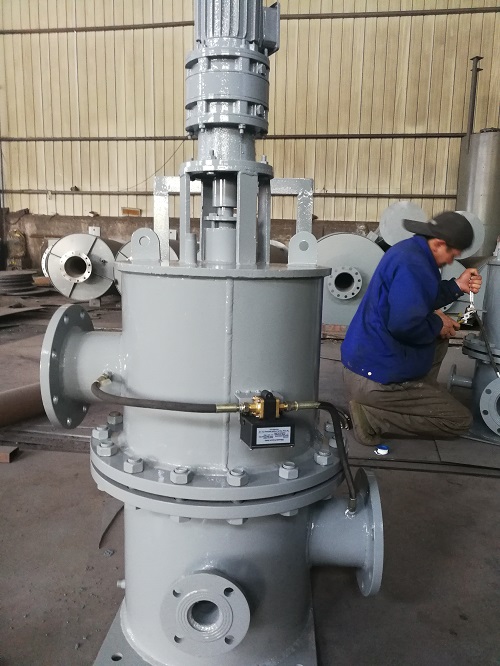

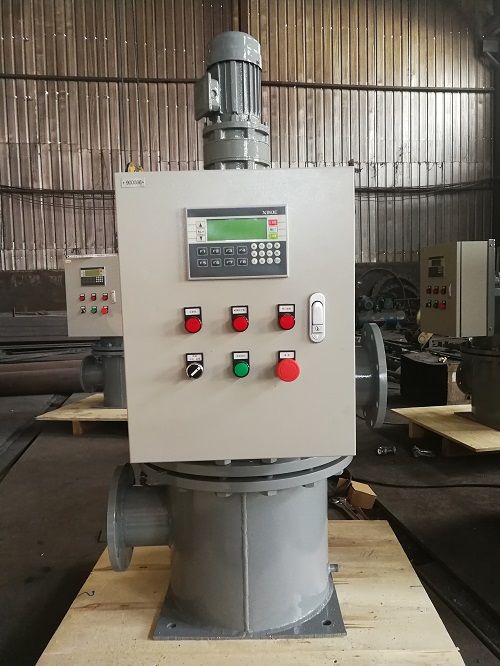

六、產品圖：
