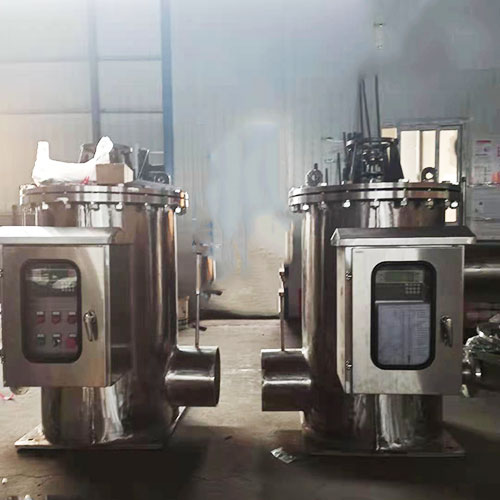

FZLQ/ZLSG/DLS/ZLSH全自動濾水器|水電站工業濾水器|可定制

一、全自動濾水器用途：
全自動濾水器是一種過濾水的裝置，是濾水器的一種，也叫全自動反沖洗式濾水器，全自動濾水器安裝在電站、化工、印染、造紙等各種行業的供用水管道上，濾水器主要適用于Dg500mm以下的管道，從而可代替二次濾網，節約開支。
本公司生產的全自動濾水器是借鑒德國、以色列等國同類產品技術，結合我國水電站實際情況優化精制而成，其獨特二級排污、上腔進水技術的采用，能徹底解決傳統濾水器因塑料泡沫、樹枝、水草等漂浮物而產生卡塞，糊網問題；以及下端進水方式易將泥沙沖進濾網內腔，至使過濾效果下降、糊網頻繁、連續正常工作時間縮短的問題。在電氣控制方式上摒除常規邏輯控制，采用PLC可編程控制方式，實現全自動濾水器在線過濾、自動清洗、分級排污的功能。
全自動反沖洗自清洗濾水器能持續地將江水、河水過濾成適合水電站設備使用的清潔水，以確保水電設備長時間安全可靠的運行。它無論在設計制造技術上還是在實際應用性能上，均超越國內外同類產品。

二、全自動濾水器優點：
1、全自動自動濾水器結構緊湊，占有空間位置小，安裝布置靈活方便，有標準結構供用戶選用，也可按用戶的現場布置條件進行專門設計。
2、排污效果好：該產品設計采用固定分格網芯、分區局部強化反沖洗和步進旋轉排污斗的新型結構。
3、運行水阻小，過濾的流量大精度高。
4.過濾面積大，壓力損失小。
5.過濾清潔度可根據用戶要求制作，從0.01毫米到6毫米。
6.自動排污可采用差壓控制，定時控制，上、下兩級排污不同時進行。
7.排污時，排水量較小，不影響濾水器的正常工作。
8.濾網采用不銹鋼楔形結構，過濾孔為“V”形，使直徑與濾網孔徑接近的顆粒容易通過，過流能力強，不易卡塞，壓力損失小，長期工作不糊網。
9.過濾元件為數個圓筒濾網沿園周密布，圓筒四周過濾，與目前電站使用的內外雙層濾網結構過濾器比較，過濾面積大，效率高，過濾器體積可以做得較小，便于安裝，便于維修。
10.全自動過濾器采用二級過濾、排污機構。過濾器的內置欄污柵能將較大的污物如樹枝、泡沫、水草欄住，并由上端排污閥排出。其余的小顆粒物由下端排污閥反沖排出。此外，可根據用戶的要求增設雙刃強力剪刀，將較大的污物剪碎，由上端排污閥排出。
11.維修清洗時，無需專用起吊設備，只需將濾水器上端螺釘松開便可人力將減速機構抬下，將濾網抬出清洗，維護方便
12.實現反沖的減速機構采用德國傳動設備有限公司產品，臥式安裝，結構緊湊，輸出力矩大，電機防護等級高，使用壽命長。
13.兩個排污閥采用進口電動閥門。
14.電氣控制采用ＰＬＣ編程遠程控制。

三、全自動濾水器結構：

全自動濾水器是由 ①轉動抽 ②定位桿 ③支架殼體 ④網芯 ⑤進水口 ⑥出水口 ⑦排污口等組成。一般水質為淡水型的，濾網和內部主要部件為不銹鋼材質。海水等強酸堿型的建議接觸介質的部件采用特殊不銹鋼材質。

四、全自動濾水器工作原理：
全自動濾水器是由濾水器本體、自清洗機構、二級排污系統以及PLC控制箱組成。全自動濾水器進、出水口之間有一攔污柵板3，攔污柵板上開有數個Φ20--50mm的通孔（此孔起欄污柵作用，孔徑可據水電站所在流域的水質情況定），全自動濾水器的過濾精度從6毫米到0.01毫米，可按不同用戶要求設計制造。
工作時，取自自然的江水、河水由濾水器上腔進水口進入，水中的塑料泡沫、樹枝、水草以及直徑大于隔板欄污柵孔徑的顆粒留在濾水器上腔，并由上排污閥排出。較為清潔的水經導流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室內，沙粒可由沖排泥沙出口排出。下腔的水從下隔板的孔流入V形楔式不銹鋼過濾網管，過濾后的清潔水從濾水器中間的出水口流出。
全自動濾水器在線工作時，壓力損失很小，漂浮物從上端排污口定時排出；當濾網表面積聚雜物時，濾水器進、出水口會產生壓差，當差壓值達到自反沖設定值時，差壓開關動作，電動減速裝置1和上排電動污閥，下排污電動閥先后得電，排污閥與大氣相通，經過過濾的水，在差壓作用下對濾網反沖，將附著在濾網上的污物沖出，并由下腔排污閥將污物排出。排污時，上、下兩排污閥不能同時進行，下排污電動閥可優先動作。
接口管徑DN100以下小口全自動濾水器采用單過濾結構，取消了上排污功能，其它部件工作原理與雙排污結構原理相同。
全自動濾水器的控制是通過PLC控制箱實現，它具有以下功能：
1.定時清污：用戶可按運行情況，在0-72（默認6小時）小時內任意設置定時清污時間，當達到設定時，電動裝置啟動，排污閥開啟，濾水器便清污、排污。反沖洗周期與濁水懸浮物含量和過濾精度有關，含量高、間隙小則周期短，反之則長。
2.差壓清污：用戶可按自己的要求，整定差壓清污的差壓值，當濾水器進、出水口的差壓值高出設定值時，濾水器實現清污、排污工況。
3.現地手動清污：控制箱上有手動清污按鈕，按下時全自動濾水器便實現手動清污、排污工況。
4.自檢功能：控制箱還有差壓過高報警，電機故障報警、排污閥故障報警功能。

五、 全自動濾水器安裝及注意事項：
1.全自動濾水器可臥式安裝在凝汽器進口，也可安裝在循環泵出口，其效果相同。
2.濾網進口直管段長度應大于循環水管道直徑。
3.安裝時不可傾斜，連接要牢固。
4.濾網與凝汽器循環水管進口間距保持100mm以上，并在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。
5.安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗。

六、各系列全自動濾水器技術參數：
1、工作介質：河水、湖水、海水
2、工作電源：380VAC 50Hz
3、工作壓力：0.15-6.4Mpa
4、工作方式：自動、手動任意切換
5、過濾精度：0.01-8mm
6、設計壓力：0.6Mpa；1.0Mpa；2.5Mpa；
7、壓力損失：0.01-0.10Mpa
8、驅動轉數：1-3r/min
9、過濾網眼孔：1.5-6mm
10、自動反沖洗時間：5min或視情況而定
11、反沖流量：小于總流量的20%
12、反沖洗周期：1-72h，默認6h
13、反沖洗用水量：低于過濾水流量的5％
14、反沖洗所需壓力：≥0.2MPa
15、有效過濾面積㎡：進水口通流面積的3-5倍
16、一格沖洗時間：2-5min
17、差壓設定范圍：0.02-0.1Mpa
18、定時設定范圍：0-240小時或更長時間。
19、濁水懸浮物含量：一般應小于500mg/L(含量高則反沖洗周期短)
20、過濾水懸浮物含量：與過濾精度大小，濁水懸浮物顆粒有關
21、濾水器及排污閥法蘭標準:HG/20592-2009

FZLQ系列全自動濾水器參數表

型號/規格	口徑/DN	流量M³/H	排污管口徑/DN	減速機功率/kw	排污電機功/KW
FZLQ-M-40	40	14	25	0.37	0.05
FZLQ-M-50	50	21	40	0.37	0.05
FZLQ-M-65	65	35	50	0.37	0.05
FZLQ-M-80	80	54	50	0.37	0.05
FZLQ-M-100	100	84	50	0.55	0.05
FZLQ-M-125	125	113	65	0.55	0.09
FZLQ-M-150	150	190	65	0.55	0.09
FZLQ-M-200	200	340	80	0.75	0.12
FZLQ-M-250	250	530	80	0.75	0.12x2
FZLQ-M-300	300	763	80	0.75	0.12x2
FZLQ-M-400	400	1356	100	1.1	0.12x2
FZLQ-M-500	500	2120	150	1.1	0.18x2
FZLQ-M-600	600	3052	150	1.5	0.18x2
FZLQ-M-700	700	4154	150	1.5	0.18x2
FZLQ-M-800	800	5426	200	1.5	0.25x2
FZLQ-M-900	900	6867	200	2.2	0.25x2
FZLQ-M-1000	000	8478	200	2.2	0.25x2
FZLQ-M-1200	1200	12200	200	2.2	0.25x2

DSL系列全自動濾水器參數表

型號/規格	接通管徑/DN	排污管口徑/DN	過濾精度	材質
DLS—50	DN50	DN50	0.01-8mm	筒體：碳鋼濾網：不銹鋼
DLS—65	DN65	DN50
DLS—80	DN80	DN50
DLS—100	DN100	DN50
DLS—125	DN125	DN65
DLS—150	DN150	DN65
DLS—200	DN200	DN80
DLS—250	DN250	DN80
DLS—300	DN300	DN100
DLS—400	DN400	DN125
DLS—500	DN500	DN125
DLS—600	DN600	DN125
DLS—700	DN700	DN150
DLS—800	DN800	DN150
DLS—900	DN900	DN150
DLS-1000	DN1000	DN200
DLS-1200	DN1200	DN200

ZLSG系列全自動濾水器參數表

型號/規格	設計流量m³/h	進出口口徑mm	排污管口徑mm	減速機功率kw/型號	減速機輸出轉速rpm	過濾精度
ZLSG-50G	21	50	40	0.37/NMRV	14	0.1-6mm
ZLSG-50G	21	50	40	0.25/BLED-9085A	2
ZLSG-65G	36	65	50	0.37/NMRV	14
ZLSG-65G	36	65	50	0.25/BLED-9085A	2
ZLSG-80G	65	80	50	0.37/XLED-32	2
ZLSG-100G	85	100	50	0.37/XLED-32	2
ZLSG-125G	113	125	65	0.37/XLED-32	2
ZLSG-150G	191	150	65	0.37/XLED-32	2
ZLSG-200G	320	200	80	0.37/XLED-32	2
ZLSG-250G	530	250	80	0.55/XLED-42	2
ZLSG-300G	763	300	80	0.55/XLED-42	2
ZLSG-350G	1200	350	100	0.75/XLED-53	1.5
ZLSG-400G	1300	400	100	0.75/XLED-53	1.5
ZLSG-450G	1500	450	125	0.75/XLED-63	1.0
ZLSG-500G	2120	500	125	0.75/XLED-63	1.0
ZLSG-600G	3055	600	150	1.1/XLED-63	1.0
ZLSG-700G	3890	700	150	1.1/XLED-63	1.0
